Pupitre radio

Page 2 sur 2 Précédent  1, 2

Voir le sujet précédent Voir le sujet suivant Aller en bas

Re: Pupitre radio

Message  will29 le Ven 13 Juil 2012 - 20:41

Il est collector le mien ! tongue
avatar
will29
modérateur
modérateur

Messages : 3108

Revenir en haut Aller en bas

Re: Pupitre radio

Message  fdl cendre le Ven 13 Juil 2012 - 20:49

Il y a plus cas chercher alors study en tout cas chapeau l'artiste cheers
avatar
fdl cendre
Hyper actif
Hyper actif

Messages : 2025

Revenir en haut Aller en bas

Re: Pupitre radio

Message  Papy Lee le Sam 14 Juil 2012 - 7:21

Plan pupitre radio: ICI
avatar
Papy Lee
modérateur
modérateur

Messages : 2379

Revenir en haut Aller en bas

Re: Pupitre radio

Message  fdl cendre le Sam 14 Juil 2012 - 9:23

Ok merci lee mais celui de will est universel c'est de celui là que je parlai Embarassed
avatar
fdl cendre
Hyper actif
Hyper actif

Messages : 2025

Revenir en haut Aller en bas

Re: Pupitre radio

Message  Papy Lee le Sam 14 Juil 2012 - 9:32

Le modéle de Will est issu de ce plan
je l'ai simplement modifié pour pouvoir recevoir n'importe quelle radio et, dans son cas, allongé le pupitre pour y adapter sa vidéo. Je n'ai malheureusement pas dessiné de gabarit ni de plan....mais c'est "bête comme chou" ! ......la preuve : j'y arrive ! Very Happy
avatar
Papy Lee
modérateur
modérateur

Messages : 2379

Revenir en haut Aller en bas

Re: Pupitre radio

Message  fdl cendre le Sam 14 Juil 2012 - 10:18

D'accord sa marche, je vais étudier sa de plus pret study
avatar
fdl cendre
Hyper actif
Hyper actif

Messages : 2025

Revenir en haut Aller en bas

Re: Pupitre radio

Message  fdl cendre le Sam 21 Juil 2012 - 12:42

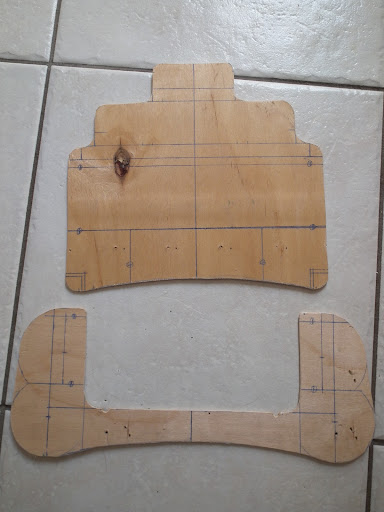

Après mainte réflexion et étude j'ai réaliser le mien se matin, a l'aide du plan de Lee et de quelques modification pour ma radio je suis arrivé a se résultat






Plus qu'a trouver les tiges pour fixer la sangle un bon coup de peinture et sa sera opérationnel Very Happy
Merci Lee Wink


Dernière édition par fdl cendre le Sam 21 Juil 2012 - 13:41, édité 1 fois
avatar
fdl cendre
Hyper actif
Hyper actif

Messages : 2025

Revenir en haut Aller en bas

Re: Pupitre radio

Message  Papydenis le Sam 21 Juil 2012 - 13:30

fdl cendre a écrit: Merci Denis Wink

Je crois qu'il y a confusion, là... je n'ai jamais fait ces plans !

Denis
avatar
Papydenis
modérateur
modérateur

Messages : 6477

Revenir en haut Aller en bas

Re: Pupitre radio

Message  fdl cendre le Sam 21 Juil 2012 - 13:42

Oups la boulette Embarassed c'est réparer ouf Rolling Eyes
avatar
fdl cendre
Hyper actif
Hyper actif

Messages : 2025

Revenir en haut Aller en bas

Re: Pupitre radio

Message  Papy Lee le Mar 25 Sep 2012 - 18:41

pour les tiges (pour fixer la sangle) :
2 morceaux de tube alu de 5 mm, judicieusement coudés, traversant les 2 plateaux
aux extrémités des tubes, de chaque coté, enfiler des petites chevilles plastique
par en dessous : visser avec 2 vis
partie haute : visser 2 anneaux (genre support de ressort à rideaux)
voili

@Will : j'ai trouvé ça qui pourrait t'interesser : http://www.marakato.com/4-pupitres

pour ma part, pour mon retour vidéo je "bricole" un truc comme ça :
http://www.marakato.com/4-pupitres
avatar
Papy Lee
modérateur
modérateur

Messages : 2379

Revenir en haut Aller en bas

Re: Pupitre radio

Message  will29 le Mer 26 Sep 2012 - 22:57

Sympa le lien. Pour ma part, je vais tester le retour vidéo sur trépied de caméra avec une valise et l'écran incrusté. Je vous fais un sujet quand je me lance
avatar
will29
modérateur
modérateur

Messages : 3108

Revenir en haut Aller en bas

Re: Pupitre radio

Message  Papy Lee le Sam 3 Nov 2012 - 16:33

Bonjour,

Venant de recevoir ma nouvelle radio Futaba T10,

J'ai decidé d'utiliser ma bonne et fidéle Turnigy, uniquement pour le vol Quadri (F450 Naza et quadri F550)
Il fallait donc que je me fasse un pupitre qui integrerait mes différents besoins

Sur la base du pupitre de @Will, j'en ai fait un, un peu plus grand équipé comme suit:
- radio Turnigy
- recepteur vidéo des appareils embarqués (Gopro sur Naza ou mini cam sur F550)
- moniteur enregistreur pour contrôle vidéo de ce que je filme
Le probléme dans ce genre de montage, c'est la multiplicité des alimentations (batterie radio, alim recepteur vidéo, alim moniteur)
J'ai tout simplifié en installant une seule batterie (4s 3500 mAh) couplée à un Ubec 12v + Ubec 5v qui alimente en permanence la radio, et la partie vidéo.
Une série d'interupteurs permettent de mettre en service ou non, les élements non utilisés
un voyant de mise sous tension compléte le tout, ainsi qu'un buzzer "alarme tension basse"

L'avantage est que, il n'y a plus qu'une seule batterie à charger et au cas ou, j'aurais besoin de la radio pour une autre utilisation, il suffit d'y remettre le bloc accus d'origine


Ma 2éme turnigy ne sert plus qu'à l'utilisation sur simulateur

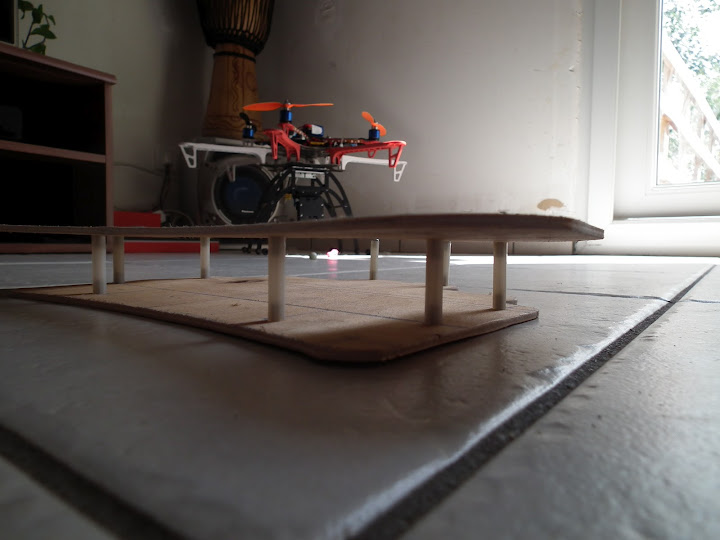

L'ensemble de mes radios, dans leurs pupitres respectifs :



avatar
Papy Lee
modérateur
modérateur

Messages : 2379

Revenir en haut Aller en bas

Re: Pupitre radio

Message  will29 le Sam 3 Nov 2012 - 21:12

Mon dieu... C'est magnifique, et surtout super pratique! Excellente réalisation Lee!
avatar
will29
modérateur
modérateur

Messages : 3108

Revenir en haut Aller en bas

Re: Pupitre radio

Message  sash28 le Sam 3 Nov 2012 - 22:01

Que dire? Encore une fois du travail de Lee: Du beau travail. Soigné, propre et pratique. Bravo.
avatar
sash28
Hyper actif
Hyper actif

Messages : 1576

Revenir en haut Aller en bas

Re: Pupitre radio

Message  Papy Lee le Dim 4 Nov 2012 - 15:23

avatar
Papy Lee
modérateur
modérateur

Messages : 2379

Revenir en haut Aller en bas

Re: Pupitre radio

Message  fdl cendre le Dim 4 Nov 2012 - 15:50

Super boulot lee cheers , a ce rythme tu vas finir en homme orchestre Laughing
avatar
fdl cendre
Hyper actif
Hyper actif

Messages : 2025
